Buzón de Concreto Prefabricado para Alcantarillado Ø 1.20 m y Ø 1.50 m

Descripción

Buzón de Concreto Prefabricado Ø 1.20 m / Ø 1.50 m – Cámaras de Inspección para Redes de Alcantarillado

El buzón de concreto prefabricado es una estructura cilíndrica diseñada para formar parte de las cámaras de inspección, limpieza y mantenimiento en sistemas de alcantarillado sanitario, industrial y pluvial. Disponible en diámetros Ø 1.20 m y Ø 1.50 m, permite recolectar y conectar ramales segmentados, facilitando el control eficiente de las redes subterráneas.

Fabricado bajo estándares CTPS – ET – 049, con f’c = 280 kg/cm², asegura alta resistencia estructural, durabilidad, estanqueidad y compatibilidad con diversos tipos de tubería.

Especificaciones técnicas:

• Diámetros disponibles: Ø 1.20 m / Ø 1.50 m

• Sistema de unión: Machimbrado tipo macho y hembra

• Resistencia a la compresión: f’c = 280 kg/cm²

• Norma técnica: CTPS – ET – 049

Componentes del buzón:

• Base

• Cuerpo intermedio (opcional según altura requerida)

• Techo

Materiales de fabricación:

• Cemento Portland tipo V / HS

• Agregado fino y grueso

• Fierro corrugado de 3/8”

• Aditivos (opcional, según requerimiento del cliente)

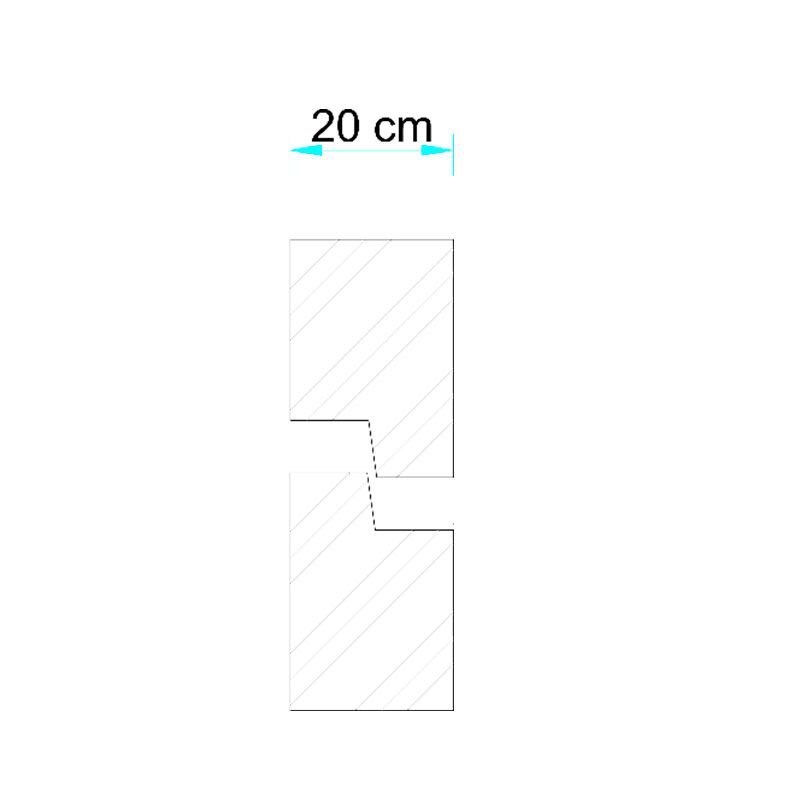

Sistema de Unión:

• Sistema machimbrado con extremos macho y hembra según detalle siguiente, si el buzón cuenta con 3 o más piezas.

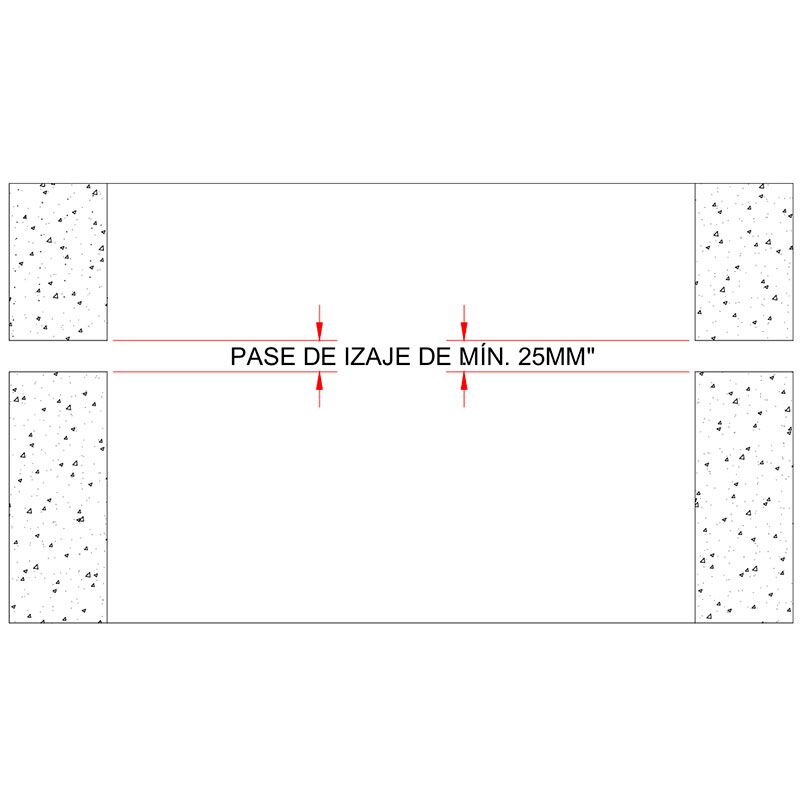

Sistema de izaje (elevación segura):

• Perforación lateral: mínimo dos perforaciones de 25 mm de diámetro.

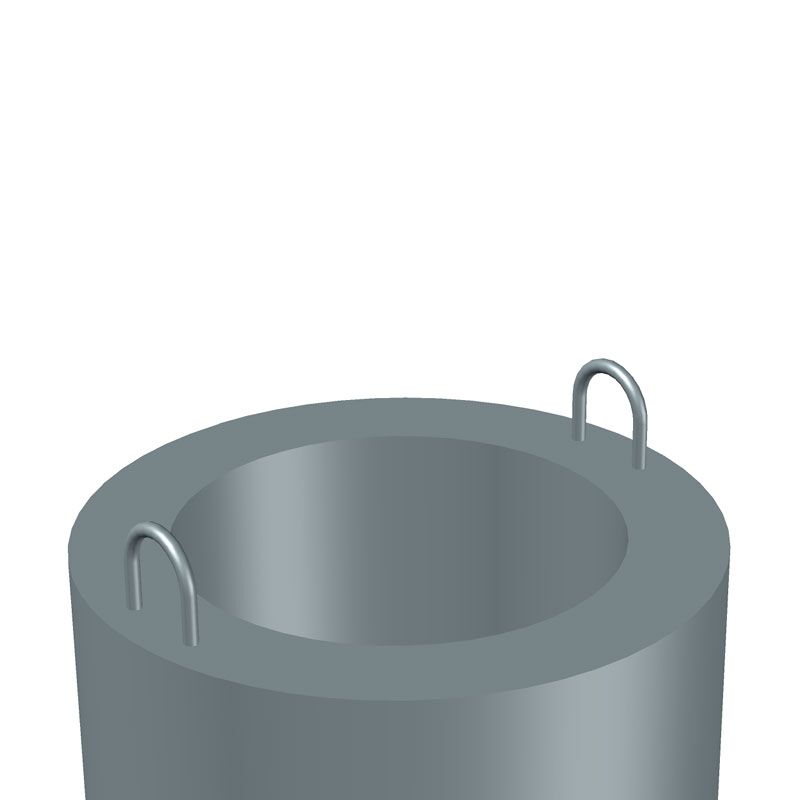

• Asas metálicas: dos asas de fierro corrugado de 3/8″ ubicadas en paredes opuestas, para facilitar la maniobra durante la instalación.

Ventajas del producto:

• Instalación modular y eficiente

• Alta resistencia estructural y mayor vida útil

• Facilita mantenimiento y conexión de redes de alcantarillado

• Disponible en dos medidas estándar para proyectos de gran escala

• Compatible con sistemas de tuberías de concreto, PVC y HDPE

• Fabricado con materiales duraderos para zonas con tráfico vehicular

Aplicaciones recomendadas:

• Sistemas de alcantarillado urbano y rural

• Redes de drenaje pluvial en calles, avenidas o zonas industriales

• Proyectos de saneamiento básico en edificaciones públicas y privadas

• Cámaras de inspección para mantenimientos periódicos



Medidas y Dimensiones:

MODELO	Ø INT 1.20	Ø INT 1.50
D1	1.60 m	1.90 m
D2	1.20 m	1.50 m
D3	0.60 m	0.60 m
D4	0.65 m	0.65 m
e	0.20 m	0.20m
H0	0.20 m	0.20 m
H1	0.50m – 1.50m	0.50 m- 1.50m
H2	0.50m – 1.50m	0.50m – 1.50m
H3	0.20 m	0.20 m
Ø VAR.	VARIABLE (Según req.)	VARIABLE (Según req.)
